Cómo cablear un modelo de avión

Tanto si eres un piloto de radiocontrol experimentado como si estás empezando, un cableado adecuado es esencial para el funcionamiento seguro y fiable de tu aeromodelismo. Un cableado incorrecto puede provocar fallos catastróficos, poniendo en riesgo tanto a tu aeronave como a ti mismo. En esta guía, te mostraremos los componentes esenciales e instrucciones paso a paso para el cableado de tu aeromodelismo.

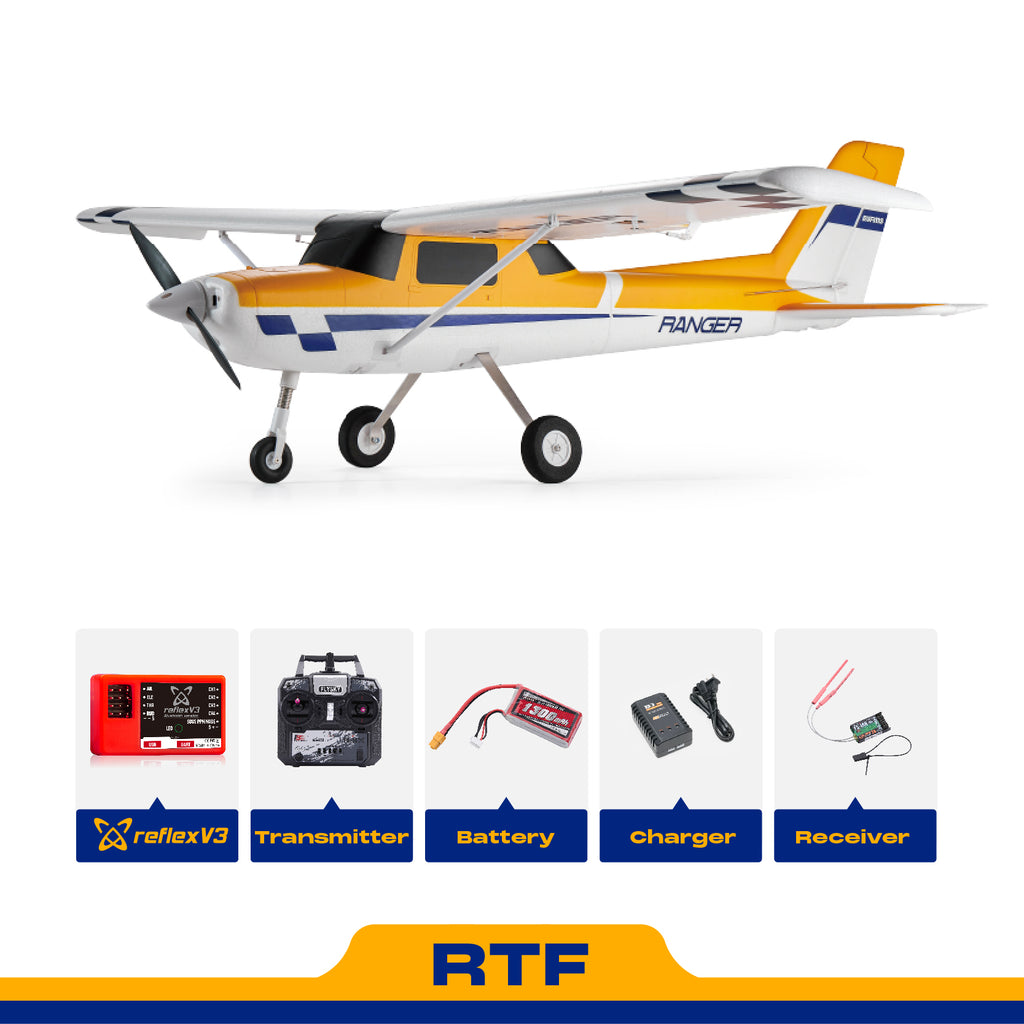

Componentes esenciales para el cableado de aeromodelismo

Los componentes principales que necesitarás para cablear tu modelo de avión incluyen:

• Motor: El motor eléctrico que proporciona el empuje para impulsar su aeronave.
• Controlador electrónico de velocidad (ESC): este dispositivo regula la potencia del motor en función de sus entradas de control.
• Receptor: recibe las señales de control de radio de su transmisor y las transmite a los demás componentes.
• Servos: Pequeños motores que mueven las superficies de control (alerones, elevador, timón, etc.) de su aeronave.
• Batería: Proporciona la energía eléctrica para hacer funcionar todos los componentes.
• Conectores y cables: se utilizan para unir físicamente todos los componentes.

Guía de cableado paso a paso para aeromodelismo

1. Conecte el motor al ESC

Comience por identificar los cables positivo, negativo y de señal tanto del motor como del ESC. Use soldadura de alta calidad y tubo termorretráctil para conectar firmemente los cables correspondientes. Después del cableado, compruebe la rotación del motor para asegurarse de que gira en la dirección correcta.

2. Conecte el ESC al receptor

Localice el canal correcto en su receptor para el cable de señal del ESC. Normalmente, este es el canal del acelerador. Suelde o conecte el cable de señal del ESC al puerto correspondiente del receptor para garantizar una conexión segura y fiable.

3. Encienda el receptor

Muchos ESC incorporan un Circuito de Eliminación de Batería (BEC) que alimenta el receptor directamente desde la batería principal. Si su ESC no tiene un BEC, deberá usar una fuente de alimentación independiente, como una batería dedicada al receptor o un BEC secundario.

4. Conecte los servos al receptor

Identifique los canales adecuados para cada servo en su receptor y conéctelos según corresponda. Preste mucha atención a la orientación de los conectores del servo: todos deben estar orientados en la misma dirección para una instalación limpia y ordenada.

5. Conexión de la batería

Elija un conector de alta calidad (como XT60 o EC5) que soporte el consumo de corriente de su configuración. Asegúrese de que la polaridad sea correcta al conectar la batería y asegure la conexión para evitar desconexiones accidentales durante el vuelo .

6. Consideraciones de seguridad

Incorpore un enchufe o interruptor de armado al cableado para evitar que el motor arranque accidentalmente. Un aislamiento y termorretráctil adecuados en todas las conexiones ayudarán a prevenir cortocircuitos y a mantener la aeronavegabilidad.

Solución de problemas comunes de cableado de modelos de aviones

• El motor gira en la dirección incorrecta: intercambie los cables positivo y negativo del motor para invertir la rotación.
• Los servos no responden: Verifique las conexiones de los servos al receptor y asegúrese de que los canales estén asignados correctamente.
• El receptor no se enciende: Verifique que el BEC o la batería del receptor estén funcionando correctamente y que el cableado esté seguro.

Técnicas avanzadas de cableado de aeromodelismo

Para modelos de aviones más complejos , es posible que necesites explorar técnicas de cableado adicionales:

• El uso de BEC externos le permite alimentar el receptor y los servos independientemente de la batería principal.
• El cableado para configuraciones de múltiples motores requiere una planificación cuidadosa para garantizar una distribución de energía equilibrada.
• Agregar luces y otros accesorios añade atractivo visual y puede mejorar su experiencia de vuelo.

Mantenimiento y cuidado del cableado de aeromodelismo

Mantener el rendimiento constante, seguro y confiable de su aeromodelismo depende de la inspección regular del cableado. Busque posibles cortocircuitos, desgaste o conexiones sueltas. La vida útil de su arnés de cables también se prolongará si se almacena correctamente , evitando enredos y protegiéndolo contra daños.

Asegúrese de que el cableado de su modelo de avión sea seguro y eficaz

Los aeromodelos seguros y funcionales se construyen con un cableado adecuado. Comprender los elementos clave, cumplir con los mejores estándares y solucionar cualquier problema que surja le ayudará a asegurarse de que su aeronave esté lista para despegar con confianza. Siga siempre las normas de seguridad y las instrucciones del fabricante; luego, disfrute de la emoción de volar a control remoto.

Preguntas frecuentes

¿Puedo usar la misma batería para alimentar el receptor y el motor?

Generalmente se recomienda usar una batería independiente para el receptor para garantizar una alimentación constante y evitar posibles problemas. La batería principal debe estar dedicada a alimentar el motor y el ESC.

¿Cómo sé si las conexiones de mi servo están cableadas correctamente?

Al conectar los servos, asegúrese de que los cables de señal, alimentación y tierra estén correctamente alineados. El cable de señal siempre debe estar cerca del borde del puerto del receptor.

¿Cuál es la mejor manera de asegurar mi arnés de cableado?

Utilice bridas, sujetadores de cables con respaldo adhesivo o espuma colocada estratégicamente para mantener el cableado ordenado, organizado y protegido de vibraciones o movimientos durante el vuelo.

¿Puedo agregar luces LED a mi modelo de avión?

¡Por supuesto! Añadir luces LED puede mejorar el aspecto de tu aeronave, especialmente para vuelos nocturnos. Solo asegúrate de cablearlas correctamente y tener en cuenta el consumo de energía adicional.
