Al construir aviones RC eléctricos, el motor y la batería a menudo reciben toda la atención. Sin embargo, un héroe silencioso trabaja entre bastidores para mantener tu avión en el aire: el sistema de regulación de energía. La batería de alta tensión que hace girar tu hélice freiría instantáneamente tu delicado receptor y servos si se conectara directamente. Para cerrar esta brecha, los pilotos deben elegir entre un BEC estándar y un UBEC. Entender la diferencia entre estos dos componentes no es solo una trivialidad técnica; es la clave para prevenir fallos electrónicos en el aire.
Por qué sus dispositivos electrónicos necesitan alimentación regulada
Para entender el papel de un BEC, primero necesitas comprender el desajuste eléctrico dentro de tu fuselaje. La batería principal de vuelo en los aviones de control remoto modernos es típicamente un paquete de LiPo que varía desdeDe 7,4 voltios (2S) a 22,2 voltios (6S) o más. Esta potencia bruta es perfecta para motores de aviones rc.
Sin embargo, su sistema de control—específicamente el receptor y los servos que mueven las superficies de control—opera en un estándar de voltaje mucho más bajo, típicamenteDe 5 a 6 voltios. Si conectaras una batería de 14.8V directamente a un receptor de 6V, el humo mágico escaparía y tu electrónica se destruiría instantáneamente.
Esto crea un problema: ¿cómo alimentas el cerebro de bajo voltaje del avión utilizando el músculo de alto voltaje de la batería principal? En los primeros días, los pilotos llevaban una batería pequeña y separada solo para el receptor. Hoy en día, usamosreguladores de voltaje para "reducir" la potencia de la batería principal a un nivel seguroAquí es donde entra en juego el BEC.
¿Qué es un BEC y cómo funciona?
BEC significa Circuito Eliminador de Batería. Como su nombre indica, su propósito original era eliminar la necesidad de esa pesada batería de receptor separada. Al conectarse al paquete de vuelo principal,Ahorra peso y simplifica la configuración..
Lo más común es que encuentres un BEC integrado directamente en tuControlador electrónico de velocidad (ESC). Cuando conectas tu ESC al canal de aceleración del receptor, hace dos cosas:recibe señales de aceleración del piloto y envía energía regulada de 5V de vuelta al receptor para hacer funcionar el sistema de radio.
Los límites del BEC lineal estándar
El BEC interno estándar que se encuentra en la mayoría de los sistemas básicosESCes un regulador de voltaje "lineal". Piense en él como una resistencia que actúa como una represa.Retiene la alta tensión de la batería y solo deja pasar 5V..
El problema es lo que hace con el exceso de energía.Un BEC lineal convierte la caída de voltaje en calor.. Si estás utilizando una batería 3S (11.1V) y necesitas 5V, el BEC tiene que disipar 6.1V como calor puro. En aviones pequeños con solo unos pocos servos, esto está bien. Pero si aumentas el voltaje o agregas más servos,el BEC puede sobrecalentarse, apagarse y causar una pérdida total de control.
Actualiza a un UBEC para una mayor eficiencia.
Cuando sus demandas de energía superan lo que un BEC lineal estándar puede manejar, necesita unUBEC, que significaCircuito eliminador de batería universal(A veces llamado BEC definitivo). Un UBEC es casi siempre un dispositivo independiente, separado del ESC.

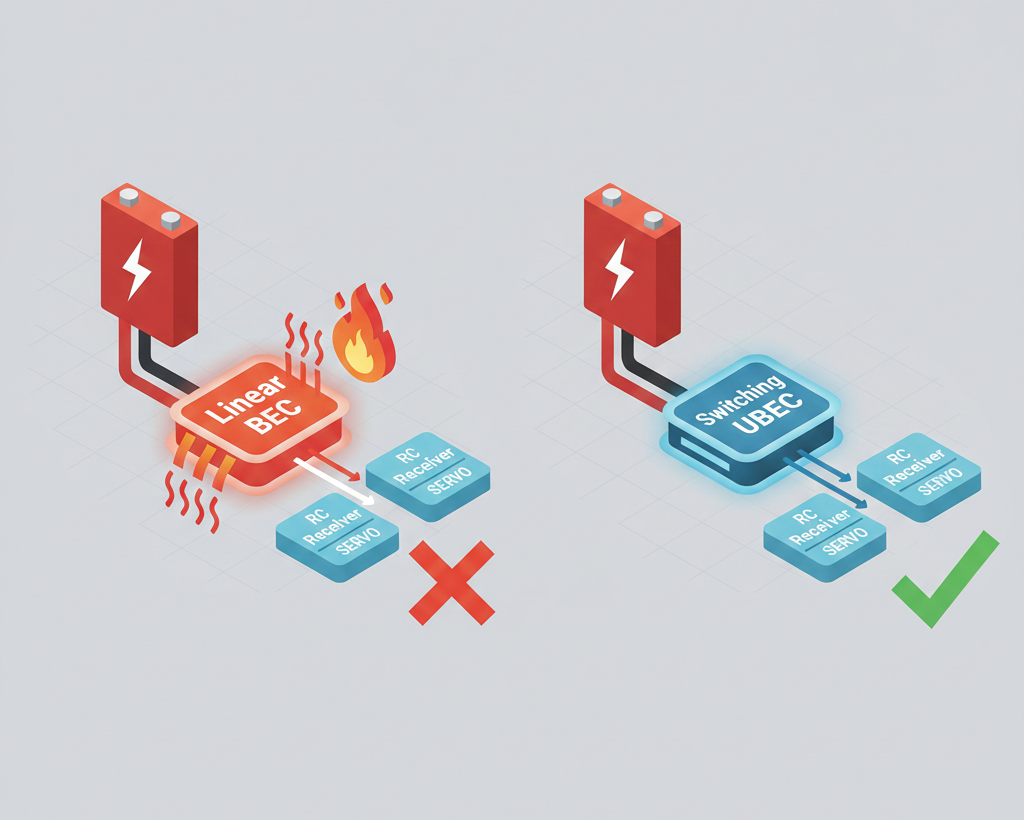

Tecnología de conmutación
A diferencia del BEC lineal derrochador, un UBEC utiliza tecnología de "conmutación". En lugar de quemar el voltaje excesivo,cambia rápidamente la energía encendida y apagada miles de veces por segundoAl controlar la duración de estos pulsos, crea un voltaje promedio de 5V o 6V con una eficiencia increíble.
Porque no depende de la resistencia, un UBEC conmutado genera muy poco calor. Esto le permite manejar voltajes de entrada mucho más altos (como baterías de 6S o 12S) y entregar corrientes más altas (Amperios) a tus servos sin esfuerzo. Es la solución de alta resistencia para pilotos de RC serios.
Determina cuándo necesitas absolutamente un UBEC.
¿Cómo sabes si tu avión específico necesita la actualización? Mantenerse con un BEC integrado es más simple, pero unUBECes a menudo más seguro. Aquí están los escenarios donde instalar un UBEC es obligatorio para la fiabilidad.

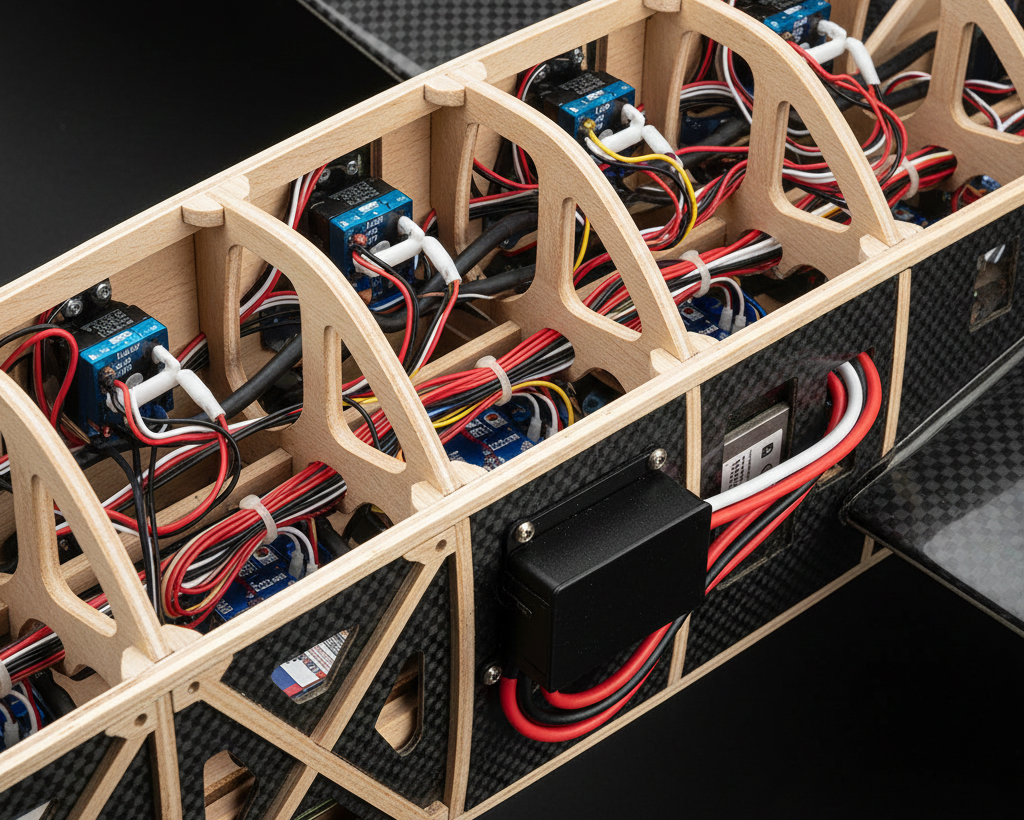

Servos de alta capacidad o servos digitales
Los servomotores analógicos estándar consumen muy poca corriente.. Sin embargo, si estás volando un modelo con flaps, retracciones y múltiples superficies de control (usando 5 o más servos), el consumo de corriente puede aumentar significativamente. Los servos digitales son notoriamente consumidores de energía. Un BEC estándar podría suministrar solo2 o 3 amperios, que no es suficiente para un avión complejo durante una maniobra de alta tensión. Un UBEC puede suministrar fácilmente5, 10 o incluso 20 amperios.
Baterías de alto voltaje (4S y superiores)
Como se mencionó anteriormente, los BEC lineales tienen dificultades con las caídas de voltaje altas. Si estás volando con una batería LiPo de 4S o más grande, un BEC lineal tiene que trabajar increíblemente duro para reducir ese voltaje a 5V. El riesgo de sobrecalentamiento se dispara.Para cualquier configuración que utilice 4S o más, un UBEC conmutado es la recomendación estándar.para garantizar que su sistema de control no sufra una caída de tensión.
Usando un ESC "Opto"
Algunos ESC de alta gama están etiquetados como "Opto". Esto significa que sonópticamente aisladopara evitar que la interferencia del motor llegue al receptor. Estos ESC no tienen un BEC interno en absoluto. Si compras un ESC Opto, no tienes otra opción;debes usar un UBEC separado o una batería de receptor para alimentar tu electrónica.
Cablea correctamente tu UBEC
Instalar un UBEC es un poco más complicado que conectar un ESC estándar, pero es un proceso sencillo.
Deshabilitar el BEC interno
Si tu ESC tiene un BEC integrado, no puedes simplemente conectar un UBEC junto a él.Los dos reguladores de voltaje lucharán entre sí, lo que podría dañar su equipo. Para solucionar esto, debe desconectar el cable rojo (positivo) del conector del receptor del ESC. Puede cortarlo, o mejor aún, levantar suavemente la lengüeta de plástico y sacar el pin, asegurándolo de nuevo con cinta para mayor seguridad. Esto desactiva la salida de energía del ESC mientras mantiene el cable de señal intacto para el control del acelerador.

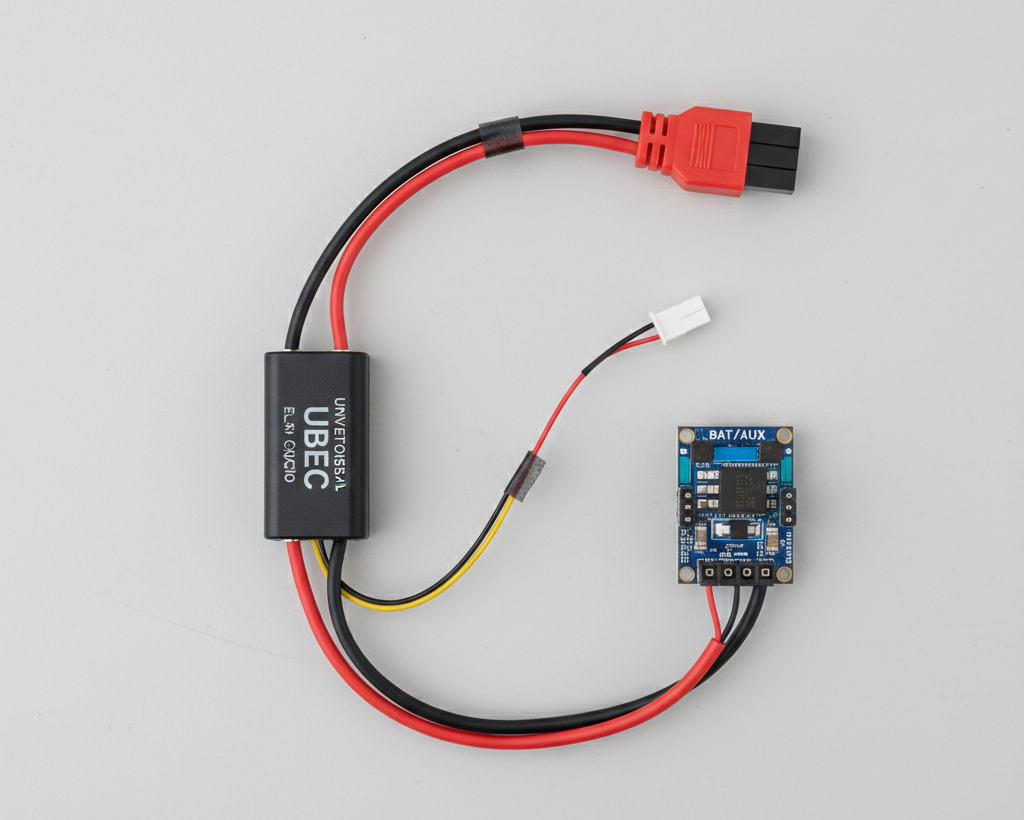

Conecte el UBEC
Los cables de entrada del UBECnecesitan ser soldados directamente al conector de su ESC o al enchufe principal de la batería. Esto asegura que obtenga energía del paquete de vuelo. El conector de salida del UBEC luego se conecta a cualquier ranura abierta en su receptor (a menudo elPuerto "Bat" o "Aux"). Una vez conectado, su receptor será alimentado por el eficiente y de bajo consumo UBEC, mientras que el ESC se centrará únicamente en el motor.
Preguntas frecuentes
¿Qué sucede si no utilizo un UBEC cuando debería?
Cuando sobrecargas un BEC lineal estándar, se sobrecalentará. La mayoría de los BECs poseen una función de protección contra el sobrecalentamiento. Esto suena muy deseable, pero en el aire, lo que sucederá es que el BEC apagará tu receptor para protegerse. No podrás controlar el avión y eso será el final de tu experiencia de vuelo. Una vez que el BEC se enfríe, podría comenzar a funcionar de nuevo, dejándote confundido sobre por qué se estrelló tu avión.
¿Un UBEC agota más rápido la batería de vuelo?
Técnicamente hablando, sí, ya que está alimentando servos desde el paquete principal.. Sin embargo, el receptor y los servos consumen una fracción mínima en comparación con el motor principal. La reducción en el tiempo de vuelo es casi nada. De hecho,un UBEC conmutado es más eficiente que un BEC lineal, lo que significa que pierde menos energía en forma de calor, lo que puede hacer que su sistema sea más eficiente.
¿Puede un UBEC causar interferencias?
Los reguladores conmutados (UBEC) también pueden crear ruido eléctrico a una frecuencia muy alta como consecuencia de su operación de conmutación rápida. Una vez fue una preocupación con las radios FM de 72 MHz más antiguas, hoy en día tal ruido rara vez causaría un problema con radios de 2.4 GHz. Sin embargo, sigue siendo prudente mantener su UBEC, o receptor, y antenas al menos a unos pocos centímetros de distancia, como precaución.
¿Cuál es la diferencia entre un SBEC y un UBEC?
En términos de marketing, pueden usarse de manera intercambiable.ESPECULACIÓNes un acrónimo que significa "Circuito Eliminador de Batería con Conmutación". Casi todos los UBEC externos incorporan tecnología de conmutación, por lo que los UBEC son, en esencia, SBEC. "SBEC" visible en una lista de ESC indica que el regulador opera utilizando el superior proceso de conmutación, que es algo que realmente hay que buscar.
¿Necesito un UBEC para un avión de gasolina?
Los aviones a gas o nitro no tienen una batería principal de vuelo, como lo hacen los eléctricos. Los aviones normalmente emplearán una batería de receptor dedicada (NiMH o LiFe). Si se desea alimentar el receptor con una LiPo de 2S para extender la duración del vuelo, un UBEC puede convertir el voltaje de 7.4V de la LiPo a un seguro 6V para servos estándar.
